El Equipo esencial en un laboratorio de electrónica del que hablaremos en esta entrada es el siguiente: Multímetro, multímetro que mide capacitancia, Amperímetro de gancho, Amperímetro de DC, Osciloscopio, Puntas para Osciloscopio, Estación de soldadura, Fuentes reguladas, Generador de Funciones, Analizador Lógico, Protoboard, Caimanes, Puntas Lógicas. Un Laboratorio de electrónica es un espacio donde se permita el diseño, construcción y prueba de circuitos y dispositivos electrónicos basados en electrónica análoga y digital.
Indice del Artículo
MULTÍMETRO-LABORATORIO ELECTRÓNICO
¿QUÉ ES UN MULTÍMETRO?
Un multímetro es un instrumento electrónico, que se utiliza principalmente para medir las tres características eléctricas básicas de voltaje, corriente y resistencia. También se puede usar para probar la continuidad entre dos puntos en un circuito eléctrico por lo que es un equipo esencial en un laboratorio de electrónica. A continuación, se presentará principalmente la información básica del multímetro, las aplicaciones y los tipos de multímetro que se encuentran.
FUNCIONES DE UN MULTÍMETRO
Un multímetro tiene múltiples funcionalidad es un Equipo esencial en un laboratorio de electrónica, actúa como amperímetro, voltímetro y ohmímetro. Es un dispositivo portátil en algunos casos, con aguja indicadora positiva y negativa sobre una pantalla digital numérica LCD (dependiendo del modelo). Los multímetros se pueden usar para probar baterías, cableado doméstico, motores eléctricos y fuentes de alimentación.
Cada multímetro viene con un par de puntas, una negra y otra roja, y tres o cuatro puertos. Uno de los puertos tiene la etiqueta COM como común, y ahí es donde va la punta negra. Dos de los otros puertos están etiquetados como A para amperios y mA/µA para miliamperios / microamperios. El cuarto puerto, si hay uno, está etiquetado como VΩ para voltios y ohmios. El cuarto puerto a veces se incorpora al tercero, que luego se etiqueta como mAVΩ.
Si el medidor tiene cuatro puertos, conecte la punta roja al puerto VΩ para medir el voltaje y la resistencia, conéctela al puerto mA para medir la corriente en miliamperios y al puerto A para medir la corriente en amperios. Para probar un diodo, use el puerto VΩ. También puede usar este puerto para probar un transistor, o si el medidor tiene un puerto de entrada de múltiples pines, puede enchufar el transistor.
Para realizar una medición, ajuste el «interruptor giratorio» a la cantidad que está midiendo y elija la escala adecuada. Si la escala es demasiado grande, obtendrá una lectura aproximada, y si la escala es demasiado pequeña, la lectura estará fuera de la escala. De cualquier manera, no habrá daños en el medidor. Toque las puntas en los terminales del dispositivo o circuito que está probando y lea la medición desde la pantalla LCD o la escala analógica en caso de un multímetro análogo.
NOTA*
Sobre la prueba de resistencia, es importante asegurarse de que la alimentación esté apagada en el circuito que se está probando, para evitar posibles daños al multímetro y resultados imprecisos. Después de ajustar el interruptor para resistencia, conecte las puntas y realice la lectura.
Usar un multímetro para probar la continuidad es un proceso simple. Ajuste el dial a la función de continuidad apropiada y conecte las puntas en las zonas donde se requiere saber si hay continuidad. Un pitido indicará una continuidad sólida; ningún pitido indica que no hay continuidad.
Probar frecuencia también es sencilla, pero requiere que tenga una frecuencia establecida con la cual comparar los resultados. Ajuste el dial a hertz (Hz) y luego conéctese al circuito. Cuando se registren los resultados, compárelos con la frecuencia estándar para el componente dado.
APLICACIONES DE UN MULTÍMETRO
- Verificar el voltaje que suministra cualquier fuente de alimentación.
- Ver si una batería está completamente cargada.
- Medir la corriente que consume su transceptor para estimar cuánto tiempo durará su sistema de energía de emergencia durante un apagón.
- Clasificar resistencias donde no sea posible conocer su valor.
- Revise un fusible para ver si está quemado.
- Solucionar los problemas de un equipo roto o quemado, comprobando los voltajes de polarización.
- Verificar el amperaje que un circuito está tomando de la alimentación principal.
- Verificar que un cable coaxial no esté en corto entre la pantalla y el conductor central.
- Verificar el nivel de voltaje de la línea de alimentación en cualquier sistema o dispositivo con corriente.
- Verificar buena continuidad de CC entre los extremos del cable que se acaba de soldar o del PCB que se acaba de fabricar soldando sus componentes.
TIPOS DE MULTÍMETRO
MULTÍMETRO DIGITAL
El multímetro digital consiste básicamente en una pantalla LCD, una perilla para seleccionar varios rangos de las tres características eléctricas, un circuito interno que consiste en un circuito de acondicionamiento de señal, un convertidor analógico a digital. El PCB consta de anillos concéntricos que están conectados o desconectados según la posición de la perilla. Por lo tanto, a medida que se selecciona el parámetro requerido y el rango, la sección de la PCB se activa para realizar la medición correspondiente.
Para medir la resistencia, la corriente fluye desde una fuente de corriente constante a través de la resistencia desconocida y el voltaje a través de la resistencia se amplifica y se alimenta a un convertidor de analógico a digital y la salida resultante en forma de resistencia se muestra en la pantalla digital.
Para medir un voltaje de CA desconocido, el voltaje se atenúa primero para obtener el rango adecuado y luego se rectifica a la señal de CC y la señal de CC analógica se alimenta al convertidor A / D para obtener la pantalla, que indica el valor RMS de la señal de CA. De manera similar, para medir una corriente de CA o CC, la entrada desconocida se convierte primero en señal de voltaje y luego se alimenta al convertidor analógico a digital para obtener la salida deseada (con rectificación en caso de señal de CA).
MULTÍMETRO ANALÓGICO-LABORATORIO DE ELECTRÓNICA
El multímetro analógico o VOM (Volt-Ohm-Milliammeter) se construye utilizando un medidor de bobina móvil y un puntero para indicar la lectura en la escala. El medidor de bobina móvil consiste en una bobina enrollada alrededor de un tambor colocado entre dos imanes permanentes. A medida que la corriente pasa a través de la bobina, se induce un campo magnético que reacciona con el campo magnético de los imanes permanentes y la fuerza resultante hace que el puntero conectado al tambor se desvíe en la escala, lo que indica la lectura actual. También consta de resortes unidos al tambor que proporcionan una fuerza opuesta al movimiento del tambor para controlar la desviación del puntero.
Para medir el voltaje de CC, se conecta una resistencia en serie con el medidor y la resistencia del medidor se tiene en cuenta de modo que la corriente que pasa a través de la resistencia es la misma que la corriente que pasa a través del medidor y toda la lectura indica la lectura de voltaje. En medición de voltaje, el instrumento debe conectarse en paralelo con la fuente de voltaje desconocida. Para la medición de rango múltiple, se pueden usar diferentes resistencias de diferentes valores, que se conectan en serie con el medidor.
Para medir la resistencia, la resistencia se conecta en serie con el medidor y a través de una batería, de modo que la corriente que pasa a través del medidor es directamente proporcional a la resistencia Para el voltaje de CA o la medición de corriente, se aplica el mismo principio, excepto por el hecho de que el parámetro de CA a medir se rectifica primero y se filtra para obtener el parámetro de CC y el medidor indica el valor RMS de la señal de CA.
VENTAJAS DE UN MULTÍMETRO ANALÓGICO
Las ventajas de un multímetro analógico es que es económico, no requiere batería, puede medir fluctuaciones en las lecturas. Los dos factores principales que afectan la medición son la sensibilidad y la precisión. La sensibilidad se refiere al recíproco de la corriente de deflexión a escala completa y se mide en ohmios por volt. Lo que lo convierte en un Equipo esencial en un laboratorio de electrónica. Hay muchos en el mercado aqui te dejo un link de mercado libre donde los puedes adquirir.
MULTÍMETRO DE GANCHO-LABORATORIO DE ELECTRÓNICA
Un multímetro de gancho es una herramienta de prueba eléctrica que combina un multímetro digital básico con un sensor de corriente. Es un Equipo esencial en un laboratorio de electrónica
EL gancho mide la corriente. Las puntas tienen el funcionamiento normal de un multímetro. Tiene una mordaza articulada integrada en un medidor eléctrico permite al usuario sujetar las mordazas alrededor de un cable u otro conductor en cualquier punto de un sistema eléctrico, puede medir la corriente en ese circuito sin desconectarlo / desconectarlo.
Debajo de sus molduras de plástico, las mordazas duras consisten en hierro de ferrita y están diseñadas para detectar, concentrar y medir el campo magnético generado por la corriente a medida que fluye a través de un conductor. Originalmente fue creado como una herramienta de prueba de propósito único (medir amperaje), los medidores de pinza modernos ofrecen más funciones de medición, mayor precisión y, en algunoscasos, características de medición especializadas. Las pinzas amperimétricas actuales incluyen la mayoría de las funciones básicas de un multímetro digital (DMM), como la capacidad de medir voltaje, continuidad y resistencia.
Debajo de sus molduras de plástico, las mordazas duras consisten en hierro de ferrita y están diseñadas para detectar, concentrar y medir el campo magnético generado por la corriente a medida que fluye a través de un conductor. Originalmente fue creado como una herramienta de prueba de propósito único (medir amperaje), los medidores de pinza modernos ofrecen más funciones de medición, mayor precisión y, en algunos casos, características de medición especializadas. Las pinzas amperimétricas actuales incluyen la mayoría de las funciones básicas de un multímetro digital (DMM), como la capacidad de medir voltaje, continuidad y resistencia.
AMPERÍMETRO DE GANCHO -LABORATORIO DE ELECTRÓNICA
Un Ampermetro o amperímetro de corriente continua se debe tomar en cuenta que la corriente fluye a través de conductores en una polaridad fija. En consecuencia, el campo magnético alrededor del conductor no cambia y las pinzas amperimétricas convencionales no registrarán lecturas. Los medidores de pinza de CC funcionan según el principio del efecto Hall. Los sensores de efecto Hall detectan el campo magnético causado por el flujo de corriente que causa un pequeño voltaje a través del sensor de efecto Hall.
Ese voltaje, que es proporcional a la corriente, se amplifica y mide. Los medidores de pinza a menudo incluyen otros sensores como voltímetros, ohmímetros, etc., que aumentan la versatilidad del instrumento. Estos otros sensores usan cables de prueba que se conectan al medidor de pinza. Es un Equipo esencial en un laboratorio de electrónica. Hay muchos en el mercado aqui te dejo un link de mercado libre donde los puedes adquirir.
ESTACIÓN DE SOLDADURA
¿QUÉ ES UNA ESTACIÓN DE SOLDADURA?
Una estación de soldadura es una herramienta de soldadura con una estación separada para controlar la temperatura y un soldador. Una estación de soldadura puede ser analógica o digital. Es un Equipo esencial en un laboratorio de electrónica.
Una estación de soldadura es una herramienta electrónica para soldar manualmente componentes electrónicos en una PCB. Consiste en una estación o una unidad para controlar la temperatura y un soldador que se puede conectar a la unidad de la estación. La mayoría de las estaciones de soldadura tienen control de temperatura y se utilizan principalmente en unidades de fabricación y ensamblaje de PCB electrónicos. También se utilizan para la reparación en masa de placas de circuito.
¿CÓMO SE REALIZA UNA SOLDADURA?
- Coloque el soldador en su soporte y conéctelo.
- Espera a que el soldador se caliente.
- Humedece la esponja.
- Limpie la punta de la plancha sobre la esponja húmeda. Esto limpiará la punta.
- Derrita un poco de soldadura en la punta de la plancha.
- Esto se llama estañado y ayudará a que el calor fluya desde la punta del hierro hasta la articulación.
- La soldadura debe fluir sobre la punta, produciendo una superficie brillante.
- Si la soldadura no fluye hacia la punta, límpiela con una esponja húmeda.
- Cuando esté estañado, limpie el exceso de soldadura en la esponja húmeda.
- No necesita estañar la punta antes de cada junta, pero debe volver a estañar si se ha vuelto opaca cuando no se haya usado el soldador durante unos minutos.
RECOMENDACIONES
- La punta del soldador debe ser de un color plateado brillante. Si está negro y sin brillo, reemplácelo por uno nuevo.
- La soldadura necesita una superficie limpia sobre la cual adherirse.
- Pula la lámina de cobre antes de soldar.
- Elimine cualquier aceite, pintura, cera, etc. con un solvente, lana de acero o papel de lija fino.
Para soldar, caliente la conexión con la punta del soldador durante unos segundos, luego aplique la soldadura.
- Calienta la conexión, no la soldadura.
- Sostenga el soldador como un bolígrafo, cerca de la base del mango.
- Ambas partes que se están soldando deben estar calientes para formar una buena conexión.
- Mantenga la punta de soldadura en la conexión mientras se aplica la soldadura.
- La soldadura fluirá dentro y alrededor de conexiones bien calentadas.
- Use suficiente soldadura para formar una conexión fuerte.
- Retire la punta de la conexión tan pronto como la soldadura haya fluido donde desea que esté. Retire la soldadura, luego la punta de soldar.
- No mueva la conexión mientras la soldadura se está enfriando.
- No sobrecaliente la conexión, ya que esto podría dañar el componente eléctrico que está soldando.
- Inspeccione la gota de soldadura de cerca. Debe verse brillante (nota: la soldadura sin plomo puede parecer opaca)
- La soldadura debe tener forma de volcán.
- Si la conexión se ve mal, vuelva a calentarla e intente nuevamente.
Información después de realizar el soldado
Limpie la punta de la plancha sobre una esponja húmeda para limpiarla. La punta debe ser brillante. Desenchufe el soldador cuando no esté en uso.
EJEMPLOS DE TIPOS DE CAUTÍN
En cuanto se refiere a las principales marcas de soldadores, nos encontramos con Weller. Soldador de Gas Butano Weller.
Dentro de sus principales ventajas contamos con un cuerpo de gran durabilidad de acero inoxidable, además de su temperatura ajustable con un máximo de 522°C, en su más reciente modelo nos encontramos con un sistema de auto apagado de seguridad, además de el sistema de auto ignición. Lo más impresionante además de su gran versatilidad al no necesitar de conexión alguna, incluso tiene una vida útil de hasta dos horas utilizando solamente una carga de gas.
Weller WES51
Es de los mejores cautínes de tipo industrial, ya que se puede utilizar en cualquier ambiente con una gran capacidad y precisión. Dentro de sus ventajas contamos con una pluma ultra delgada, y cómoda, con punta de Tipo ETA que proporciona gran facilidad de manejo al usuario con la mínima fatiga. El hierro está equipado con un cordón de caucho de silicona no quemable para la seguridad. Es de las estaciones más eficientes al uso de material sensible. La unidad de potencia de 50W nos puede proporcionar desde 177 ° C hasta 454 ° C. Además de su capacidad de compensación de temperatura. Como aditamentos extra incluye soporte para la pluma y esponja de limpieza. Para nosotros la mejor estación de soldadura y la que usamos en electrónicamade. Si la quieres adquirir te dejo un link de mercado libre.
También existe la opción de utilizar este tipo de cautín, en el cuál no se requiere estación para generar el calentamiento, su única desventaja es el no poder regular la temperatura de la pluma, por lo que puedes correr el riesgo de quemar tus componentes en caso de que sobrecalientes el soldado, su ventaja es tener un poco más de libertad y espacio para poder maniobrar.
HERRAMIENTAS QUE TAMBIÉN SE UTILIZAN AL SOLDAR Y QUE SON UN EQUIPO ESENCIAL EN UN LABORATORIO DE ELECTRÓNICA
Extractor de Soldadura
El extractor de soldadura es un elemento indispensable, su manejo es bastante simple y se utiliza cuando una soldadura no generó suficiente adherencia o simplemente para remover un elemento electrónico. Sólo se requiere calentar con el cautín el punto de soldadura, una vez se encuentra líquido procedemos a retirar la soldadura con el extractor. Es importante mencionar que se recomienda limpiar la soldadura dentro del extractor cada vez que se realice una extracción, simplemente repitiendo el proceso de extracción fuera del área de trabajo.

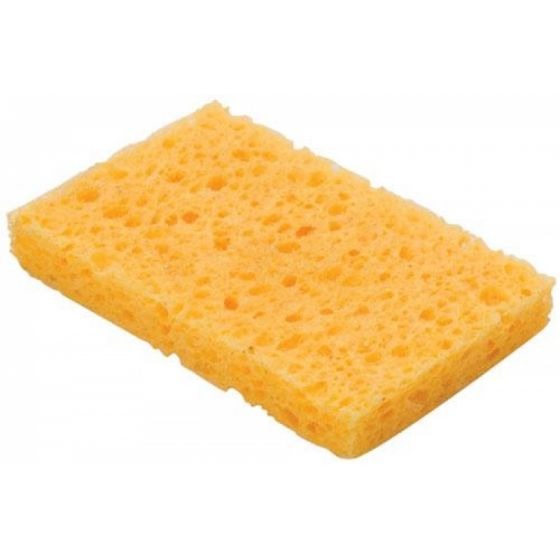

Esponjas de Limpieza
La esponja para la limpieza de la pluma, siempre debe estar húmeda (si se usa mojada podemos descomponer nuestro cautín por la descompensación de temperatura). Se sugiere utilizar la esponja cada vez que terminemos un elemento electrónico para evitar el desgaste de la punta y pierda su adherencia con la soldadura.
Este es uno de los elementos más sencillos de conseguir, y nos ayuda a alargar la vida de nuestro cautín. Es necesario saber que para tener un buen soldado, la punta de nuestro cautín debe permanecer brillosa (dependiendo del material existen algunos metales ligeramente opácos), pero con el uso prolongado el material comienza a opacarse y perder su adherencia con la soldadura. En ese caso utilizamos esta esponja para «pulir» nuestra punta, una vez que se encuentre fría y fuera de uso.
OSCILOSCOPIO
¿QUÉ ES UN OSCILOSCOPIO?
Un osciloscopio es un instrumento y Equipo esencial en un laboratorio de electrónica comúnmente usado para mostrar y analizar la forma de onda de señales electrónicas. El dispositivo dibuja un gráfico de la tensión de señal instantánea en función del tiempo. Un osciloscopio típico puede mostrar formas de onda de corriente alterna (CA) o de corriente continua pulsante (CC) que tienen una frecuencia tan baja como aproximadamente 1 hertz (Hz) o tan alta como varios megahertz (MHz). Los osciloscopios de alta gama pueden mostrar señales que tienen frecuencias de hasta varios cientos de gigahertz (GHz). Si quieres saber mas sobre precios te dejo el link de mercado libre donde hay diversos modelos.
La pantalla se divide en las llamadas divisiones horizontales y divisiones verticales. El tiempo se muestra de izquierda a derecha en la escala horizontal. El voltaje instantáneo aparece en la escala vertical, con valores positivos hacia arriba y valores negativos hacia abajo.
La forma más antigua de osciloscopio, que todavía se usa en algunos laboratorios hoy en día, se conoce como osciloscopio de rayos catódicos. Produce una imagen al hacer que un haz de electrones enfocado se desplace, o barra, en patrones a través de la cara de un tubo de rayos catódicos (TRC). Los osciloscopios más modernos replican electrónicamente la acción del TRC utilizando una pantalla de cristal líquido (pantalla de cristal líquido) similar a las que se encuentran en las computadoras portátiles. Los osciloscopios más sofisticados emplean computadoras para procesar y mostrar formas de onda. Estas computadoras pueden usar cualquier tipo de pantalla, incluyendo TRC, LCD y plasma de gas.
¿CÓMO LEER UN OSCILOSCOPIO?
En cualquier osciloscopio, el barrido horizontal se mide en segundos por división (s/div), milisegundos por división (ms/div), microsegundos por división (s/div) o nanosegundos por división (ns/div). La desviación vertical se mide en volts por división (V/div), milivolts por división (mV/div) o microvolts por división (? V/div). Prácticamente todos los osciloscopios tienen ajustes de barrido horizontal y deflexión vertical ajustables.
La ilustración muestra dos formas de onda comunes como pueden aparecer cuando se muestran en una pantalla de osciloscopio. La señal en la parte superior es una onda senoidal; La señal en la parte inferior es una onda de sierra. De esta pantalla se desprende que ambas señales tienen la misma frecuencia, o casi la misma. También tienen aproximadamente la misma amplitud pico a pico.
Suponga que la tasa de barrido horizontal en este caso es 1 µs / div. Luego, estas ondas completan un ciclo completo cada 2 µs, por lo que sus frecuencias son de aproximadamente 0.5 MHz o 500 kilohertz (kHz). Si la deflexión vertical se establece para, digamos, 0.5 mV / div, entonces estas ondas tienen amplitudes pico a pico de aproximadamente 2 mV.
¿QUÉ HACEN LAS PUNTAS DE OSCILOSCOPIO?
Cuando conecta una punta de osciloscopio a la señal en su circuito y un osciloscopio, la punta de osciloscopio se convierte en parte de su circuito. Y, debido a esto, la señal que ve en la pantalla es la señal más el efecto de la punta.
Las puntas de osciloscopio están diseñadas específicamente para limitar la interferencia o la carga a fin de evitar influir en su medición (tanto como sea posible). Por esto se vuelve un Equipo esencial en un laboratorio de electrónica.
Los circuitos dentro de la punta, principalmente el atenuador, están diseñados para contrarrestar esta interferencia. Si está utilizando una sonda pasiva, tienen una relación como 10: 1 o 1: 1. Esto significa que la punta tiene un factor de atenuación de 10 a 1 o 1 a 1, respectivamente.
Las sondas vienen en una variedad de formas, con diferentes factores de atenuación, estilos de punta y longitudes de cable a tierra.
Estos y otros factores determinarán cuánto afecta una punta de osciloscopio a la medición que está realizando.
Cuando se necesiten mayores grados de precisión o necesita medir señales de mayor ancho de banda, es posible que busque una sonda activa.
- Enchufa la punta en el canal 1 (o canal 2 si estás usando ambas puntas)
- Esta punta se coloca en la parte donde quieres conocer la señal.
- Esta otra punta se coloca a tierra
CAIMANES
¿QUÉ ES UNA CAIMÁN?
Los cables eléctricos de tipo caimán nos pueden ayudar para hacer puentes, diferentes pruebas, también tienen La capacidad de transferir corriente y alimentar circuitos eléctricos o electrónicos. Es un Equipo esencial en un laboratorio de electrónica. Entre sus aplicaciones podemos utilizar estos cables para conectar bocinas, ventiladores, motores, todo esto sin la necesidad de soldar cables. Presentan pinzas de metal con resortes y mandíbulas largas y dentadas para mayor sujeción.
PUNTAS LÓGICAS- LABORATORIO DE ELECTRÓNICA
¿QUÉ ES UNA PUNTA LÓGICA?
La sonda lógica o el probador digital es normalmente una sonda portátil de bajo costo contenida dentro de un tubo tipo bolígrafo con luces indicadoras para mostrar el estado de la línea que se está sondeando. También es un Equipo esencial en un laboratorio de electrónica.
Por lo general, las sondas lógicas se usan para probar circuitos digitales como los que usan lógica TTL o CMOS. A menudo tienen tres luces indicadoras en el cuerpo para indicar el estado de la línea. Como tales sondas lógicas son formas muy básicas de probadores digitales, solo pueden probar el estado de una sola línea, pero pueden ser útiles en muchas aplicaciones.
La sonda lógica normalmente funciona con el circuito que se está probando; normalmente hay cables con clips de caimán que se pueden conectar a tierra y al suministro del circuito que se está probando.
FUNCIONAMIENTO DE PUNTAS LÓGICAS
Una sonda lógica está restringida en la cantidad de mediciones que puede realizar en comparación con otros instrumentos de prueba, pero, sin embargo, puede usarse para una variedad de mediciones digitales:
Estado lógico alto: Las puntas lógicas pueden detectar líneas que están en estado digital o lógico «HIGH». La sonda lógica lo indicará típicamente con un LED que a menudo es de color rojo.
Lógica baja: la sonda lógica también puede indicar una lógica o digital «LOW». Una indicación común es con el uso de un LED de color verde.
Pulsos digitales: la sonda lógica puede incorporar algún tipo de circuito de detección de pulso. Cuando la línea está activa y se pulsa un tercer color, posiblemente se indicará el ámbar. La sonda lógica puede incorporar circuitos para detectar pulsos muy cortos y de esta manera indicar cuándo la línea está activa. A veces, la longitud de los pulsos puede estar indicada por el brillo del LED.
Línea tri-indicada: Algunas sondas lógicas también pueden detectar cuando una línea se ha puesto en una opción de tres estados. Esto es cuando el dispositivo de salida tiene su salida apagada y no se define un estado lógico real. Muchas sondas lógicas pueden indicar este estado y pueden hacerlo al tener todos los indicadores apagados.
GENERADOR DE SEÑALES
¿QUÉ ES UN GENERADOR DE SEÑALES?
Un generador de señal es un instrumento de prueba electrónico que crea o genera formas de onda repetitivas o no repetitivas. Estas formas de onda pueden tener diferentes formas y amplitudes. Los generadores de señales de todo tipo se utilizan principalmente en el diseño, fabricación, servicio y reparación de dispositivos electrónicos. Es un Equipo esencial en un laboratorio de electrónica si quieres saber mas sobre precios te dejo el link de mercado libre donde puedes ver varios modelos.
TIPO 1
Generador de forma de onda arbitraria: el generador de forma de onda arbitraria es un tipo de generador de señal que crea formas de onda muy sofisticadas que el usuario puede especificar. Estas formas de onda pueden tener casi cualquier forma y pueden ingresarse de varias maneras, incluso extendiéndose a puntos específicos en la forma de onda.
Esencialmente, un generador de forma de onda arbitraria puede considerarse como un generador de funciones muy sofisticado.
Al ser considerablemente más complejos, los generadores de formas de onda arbitrarias son más caros.
TIPO 2
GENERADOR DE SEÑAL DE AUDIO
Como su nombre lo indica, este tipo de generador de señal se utiliza para aplicaciones de audio. Los generadores de señales como estos se ejecutan en el rango de audio, generalmente de aproximadamente 20 Hz a 20 kHz y más, y a menudo se usan como generadores de onda senoidal. A menudo se usan en mediciones de audio de respuesta de frecuencia y para mediciones de distorsión. Como resultado, deben tener una respuesta muy plana y también niveles muy bajos de distorsión armónica.
GENERADOR DE FUNCIONES
El generador de funciones es un tipo de generador de señales que se utiliza para generar formas de onda repetitivas simples. Normalmente, este tipo de generador de señal producirá formas de onda o funciones tales como ondas senoidal, formas de onda de diente de sierra, formas de onda cuadradas y triangulares.
Los primeros generadores de funciones tendían a depender de circuitos de osciladores analógicos que producían las formas de onda directamente. Los generadores de funciones modernas pueden usar técnicas de procesamiento de señal digital para generar las formas de onda digitalmente y luego convertirlas de digital a formato analógico.Muchos generadores de funciones tenderán a limitarse a frecuencias más bajas, ya que aquí es donde a menudo se requieren las formas de onda creadas por este tipo de generador de señales. Sin embargo, es posible obtener versiones de mayor frecuencia.
GENERADOR DE PULSO
Como su nombre indica, el generador de pulso es una forma de generador de señal que crea pulsos. Estos generadores de señales a menudo tienen la forma de generadores lógicos de pulsos que pueden producir pulsos con retardos variables y algunos incluso ofrecen tiempos de subida y bajada variables.
A menudo se necesitan pulsos cuando se prueban varios circuitos digitales y, a veces, analógicos. La capacidad de generar pulsos permite que se activen circuitos o que se envíen conjuntos de pulsos a un dispositivo para proporcionar el estímulo requerido.
GENERADOR DE SEÑAL DE RF
Un generador de señal de RF (ondas de radiofrecuencia) puede usar una variedad de métodos para generar la señal. Los tipos de generador de señal analógica utilizaron osciladores de funcionamiento libre, aunque algunos utilizaron técnicas de bucle de frecuencia bloqueada para mejorar la estabilidad. Sin embargo, la mayoría de los generadores de señales de RF usan sintetizadores de frecuencia para proporcionar la estabilidad y precisión necesarias. Se pueden utilizar tanto el bucle de bloqueo de fase como las técnicas de síntesis digital directa. Los generadores de señal de RF a menudo tienen la capacidad de agregar modulación a la forma de onda. Los de gama baja pueden agregar AM o FM, pero los generadores de señal de RF de alta gama pueden agregar formatos de modulación OFDM, CDMA, etc. . para que puedan usarse para probar sistemas celulares e inalámbricos.
GENERADOR DE SEÑAL VECTORIAL
El generador de señal vectorial es un tipo de generador de señal de RF que genera señales de RF con formatos de modulación complejos como QPSK, QAM, etc.
Los generadores de señales vectoriales tienden a utilizarse para probar sistemas modernos de comunicaciones de datos, desde Wi-Fi hasta sistemas de telecomunicaciones móviles 4G, 5G y muchas otras soluciones de conectividad que utilizan formas de onda avanzadas. Como estas formas de onda usan esquemas de modulación y formas de onda que usan información de fase, a menudo se necesita un generador de señal vectorial.
ANALIZADORES LÓGICOS
¿QUÉ ES UN ANALIZADOR LÓGICO?
Los analizadores lógicos son instrumentos de prueba que se utilizan ampliamente para probar circuitos digitales o lógicos complejos. Satisfacen la necesidad de usuarios que necesitan poder investigar y comprender el funcionamiento de estos circuitos. Es un Equipo esencial en un laboratorio de electrónica.
Los osciloscopios pueden realizar muchas de las funciones de un analizador lógico, pero el analizador lógico puede mostrar la temporización relativa de una gran cantidad de señales. Esencialmente, un analizador lógico permite ver rastros de señales lógicas de tal manera que se pueda monitorear e investigar el funcionamiento de varias líneas en un circuito digital.
Sin embargo, muchos osciloscopios ahora pueden incorporar muchas funciones de analizador lógico en lo que puede denominarse un osciloscopio de señal mixta.
Los analizadores lógicos vienen en una variedad de formatos. Aunque es posible obtener aquellos que usan un equipo de prueba tradicional, muchos más están ahora conectados a las computadoras y de esta manera tienen niveles mucho mayores de flexibilidad y poder de procesamiento.
PRINCIPALES CARACTERÍSTICAS
Múltiples canales: Los analizadores lógicos están diseñados para monitorear una gran cantidad de líneas digitales. Como los analizadores lógicos están optimizados para monitorear una gran cantidad de circuitos digitales, por lo general pueden tener entre 32 y más de 200 canales que pueden monitorear, cada canal monitorea una línea digital. Sin embargo, algunos analizadores lógicos especializados se ajustan adecuadamente para poder manejar muchas más líneas y, de esta forma, permiten el seguimiento y la detección de fallas en sistemas mucho más complejos.
- Proporcionan una visualización del tiempo de los estados lógicos: Los analizadores lógicos poseen un eje de tiempo horizontal y un eje vertical para indicar un estado lógico alto o bajo. De esta forma, se puede mostrar fácilmente una imagen de las líneas digitales.
- Muestra los estados lógicos: La pantalla vertical en el analizador muestra el estado lógico como un estado alto o bajo. Las señales entran en los diversos canales y se convierten en un estado alto o bajo para su posterior procesamiento dentro del analizador. Proporciona un diagrama de tiempo lógico de las diversas líneas que se monitorean.
- No muestran información analógica: Estos instrumentos de prueba no presentan ninguna información analógica, y de esta manera difieren de un osciloscopio. Están destinados exclusivamente a monitorear la operación lógica del sistema. Si se requiere información analógica, se debe utilizar un osciloscopio.
TIPOS DE ANALIZADORES LÓGICOS
ANALIZADOR LÓGICO MODULAR
Este tipo de analizador lógico es probablemente lo que se puede considerar como la forma más típica de instrumento de prueba, aunque es la opción de mayor costo que proporciona el más alto nivel de funcionalidad. Se compone de varios módulos, incluidos los módulos de canal.
ANALIZADOR LÓGICO PORTÁTIL
En varios casos puede ser necesario un analizador más pequeño, posiblemente para presupuestos restringidos o para servicio de campo. Estos instrumentos de prueba incorporan todos los elementos del analizador en una sola caja para facilitar su transporte. Esta opcion es la que mas recomendamos si haces trabajos electrónicos en campo, por que es un dispositivo muy pequeño que cabe en la bolsa del pantalon. Si quieres saber precios te dejo el link de mercado libre donde hay varios modelos.
ANALIZADOR LÓGICO PARA PC
Hay un número creciente de analizadores lógicos basados en PC. Estos consisten en una unidad analizadora que está conectada a una PC. La entrada USB es una opción lógica para esto, pero la entrada Ethernet también se usa ampliamente debido a su alta velocidad. Esta forma de instrumento basado en PC utiliza la potencia de procesamiento de la PC combinada con su pantalla para reducir el costo del sistema en general. Para el futuro, es probable que los analizadores lógicos basados en PC y, en particular, los analizadores lógicos USB se utilicen cada vez más, especialmente porque el costo de los analizadores USB puede ser mucho más bajo que otras formas, y pueden ofrecer altos niveles de rendimiento utilizando la potencia del computadora asociada.
PROTOBOARD-LABORATORIO ELECTRÓNICA
¿QUÉ ES UNA PROTOBOARD?
Una protoboard o placa de pruebas es una placa de plástico rectangular con una serie de pequeños agujeros. Estos orificios le permiten insertar fácilmente componentes electrónicos en el prototipo (es decir, construir y probar una versión anterior) de un circuito electrónico, puede ser con una batería, interruptor, resistencia y un LED (diodo emisor de luz), circuitos integrados, etcétera. Es un Equipo esencial en un laboratorio de electrónica. Ya tenemos un blog que habla sobre como usarla y los tipos de protoboard que hay aquí te dejo el enlace.
